300B 單端真空管放大器 DIY 初體驗

之前聽廠製300B管機有15年之久,對他有著莫名的著迷,不論音色還是300B管獨特豐腴的外型與點燈後淡藍優雅的泛藍光暈都讓我深深地著迷;所以從很久之前就有計劃想要DIY 300B來讓自己更深入的瞭解300B的世界,過去幾年我研究了一些線路圖,雖然線路都不難,但是一直礙於自己動手的話要找到自己喜歡的機箱並不容易,通常外型不喜歡,或是對我而言太大了擺不進我的有電空間,而且工作忙碌,也沒時間一一去找來所有的零件,因此遲遲沒有動工,一直到前陣子發現音響駭客的張文俠先生出了一套Quad 300B的機箱與套件,外型精緻小巧而且線路是無回授單端架構,我又很認同張大俠網站上關於音響擴大器的論點,所以就決定跟張大俠訂購一組回來DIY,其實套件再過年前就去跟張大俠拿了,只是也沒時間裝,一直到了過年期間才勉強抽空先裝了一台,這幾天才又在週末抽空裝了另一台,難度並不高,有基本電路知識及會使用烙鐵的人應該都可以順利成功,裝好的300B現在搭配我DIY的fostex全音域小喇叭正在我的小臥房中暖聲中,剛開始聲音還有些生澀,我相信會越runin越開聲,越來越珠圓玉潤。

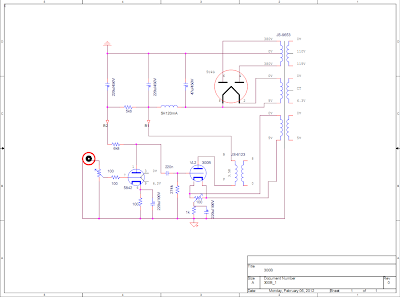

初次DIY所以就直接買了套件,個人習慣DIY後整理一下線路圖如下來作個紀錄:


其實線路架構大部分再網路都可以找得到,電源的部份使用CLC濾波來供給300B所需要的屏壓,本機在300B強放級使用自給偏壓,線路簡單但是所需屏壓(350V)加上自給偏壓的(-80V)後的B+電壓需求較高大概是430V左右,至於5842的屏壓設定在180V左右,偏壓2.2V(電流0.02A)在加上屏極負荷電阻的壓降136V(屏極負荷電阻6800 x 電流0.02A = 136V)總共需要318V的B+電壓,所以P型反交連路用了5.6K的電阻來降壓( (430 - 318)/(電流0.02A)=5600 );關於燈絲的部份都採用交流供電(整流管5U4G和強放管300B用的是5V,5842用的是6.3V),減少了不少電路的複雜性,也是很多DIY族喜歡的方式,但是如果要要求很低很低的哼聲我想就得搞燈絲直流供電,不過以我自己裝機的結果,不靠近喇叭10公分內,幾乎試聽不到哼聲,所以自己覺得是沒有必要這樣作;5842驅動級與300B強放級中間採用電容交連,也是簡單好聲。

整體DIY完後的感覺是簡單好聲,外型靚;還有DIY的好處就是之後很多東西可以慢慢玩,比如說換整流管,換驅動管或強放管300B(不過有些300B真的被炒到好貴...),可以換不同的輸出變壓器來改變音色,或是將輸出變壓器換接到5K接點(降低失真度,但是也降低了輸出功率,但是我接全音域喇叭這方面沒顧慮)或是接到2.5K(輸出功率高,但失真率也較高);也可以換一些補品電容或是電阻來提昇音色;另外當初決定DIY 300B屬於實驗性質,所以機內線使用的是很普通的Alpha銅鍍錫機內線,有閒的話再來換換其他機內線試試。

p.s.剛裝玩第一台的時候上電發聲發現哼聲很大,查了好久才發現我接到5842燈絲的6.3V用到JS-9653上面兩條綠色原本標示6.3V的其中一條是不行的,原本以為可以少焊一條線,沒想到就造成了問題,我想應該是這兩條6.3V所對應到的0V跟我接到5842的0V是不同點,後來我把燈絲電壓接到一整組JS-9653上的0-6.3V輸出在上電測試,果然哼聲就不見了 。

附上機內裸照


與外觀靚圖
