Pspice分析300B特性曲線、負載線與工作點

前陣子DIY了300B單端管機，為了詳細的了解300B，就來把300B特性曲線、負載線與工作點用Pspice分析一下。

先到Pspice student version 9.1下載Pspice，再到此處下 載含有Pspice 300B函式庫的壓縮檔（解壓取出內含300B函式庫的Tube.lib與Tube.slb）；安裝完後執行Pspice Schematics，先到Analysis裡的Library and Include File新增Tube.lib，如下圖：

再到Options內Editor Configuration裡的Library Settings將Tube.slb加入，如下圖：

接著就可以從元件庫取出300B、Vp、Vg以及GND_EARTH兜成如下的線路準備來模擬特性曲線、負載線與工作點。

再來到Analysis裡面選Setup會出現Analysis Setup視窗，點選DC Sweep，設定Name為Vp，Start Value為0，End Value為500V，Increment為10。

再接著設定Parametric，Name為Vg，Start Value為-140，End Value為0V，Increment為3。

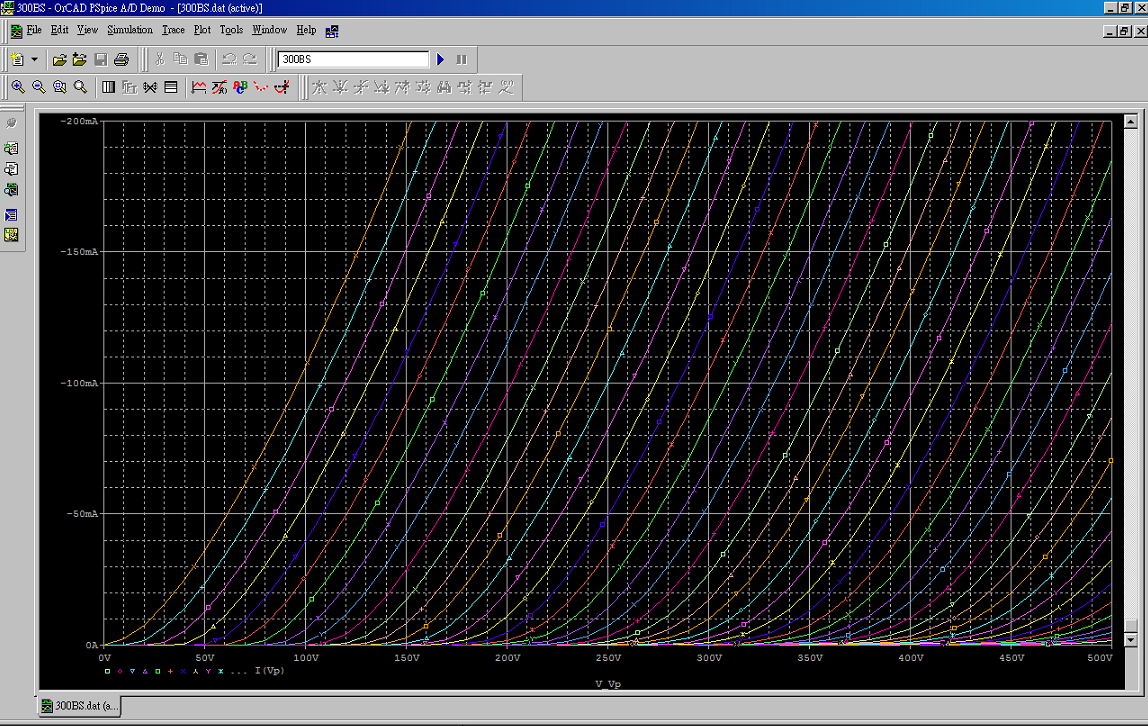

最後執行Analysis的Simulate就可以跑出特性曲線如下（記得到Add Trace裡面加上I(Vp)當Y軸，在將Y軸的刻度設定成0A到-200mA）：

再來就是負載線，可以從300B的datasheet裡面找到單端使用下建議屏壓為350V，選用輸出變壓器的輸入阻抗為3.5K，所以可以到Add Trace的Trace Expression加上(V_Vp-350)/3.5K這個負載線如下圖：

參 照datasheet使用自給偏壓的範例屏壓350V，閘壓-74，屏流60mA為我們選定的工作點，所以我們的負載線需要平移到此工作點，打開Add trace將Trace Expression修改為(V_Vp-350)/3.5K-0.06即可畫出在我們設定工作點下的負載線如下：

整個單端300B的線路部份其實就是繞著這個工作點的負載線來設計的，只是再加上點燈絲的線路，自給偏壓電阻以及跟電壓放大級使用電容交連的電路囉。
