Grado RA1 耳擴DIY

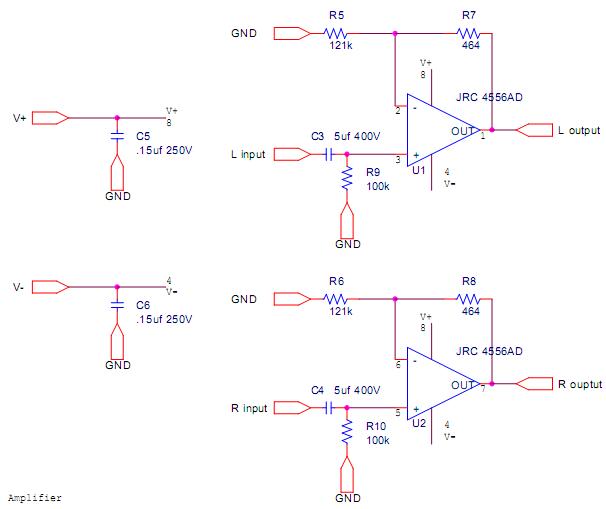

之前一直想DIY擴大機，享受從無到有的樂趣，之前在網路上參考過不少的DIY好手的文章，礙於從來沒有DIY經驗，所以縱然心裡癢癢也都沒有動手；過年期間買了AKG K99耳機，想為他組個耳擴，所以年後就找了一下相關資訊；由於是我的第一次DIY，經過不斷地爬文，找到了這個應該算是萬無一失的電路Grado RA1，雖然電路簡單但是卻是經典的好耳擴，所以就決定DIY的對象是他了，經過整理的放大電路圖如下：

 Grado RA1用的就是JRC 4556AD這個OP，我剛好在Y拍上面看到，就給他標回來組裝，交連電容C3/C4採用ICEL的，去耦電容C5/C6則使用WIMA的，至於音量控制的部份因為打算用在電腦的訊號輸出，所以就先不裝上100K的ALPS可變電阻；至於電源的部份參考Virtual Ground Circuits文章裡面所使用的雙電晶體穩壓電路來製作，因為是製作耳擴，對於電流驅動力相對要求比較低，估計這樣的電路應該是綽綽有餘，經過整理的電路圖如下：

這裡採用C33740/C32740這兩顆電晶體來取得較充裕的電流供應；電源為音響之本，本機尚在實驗階段，所以盡可能採用簡單的線路，電源部份如果日後發現有更好得電路可用，再來修改。

因為線路簡單，所以就直接手工搭棚完成放大電路，先接上電源供應器後一切正常，連哼聲都沒有，聲音飽滿充實，定位清晰；接著就搭棚製作電源部份，可能是剛剛太興奮了，剛焊完的時候V+/V-發現輸出不對稱，結果用電表一量，原來是有接點忘記跳線了，修正後就一切正常，而且運作實用電錶量測V+/V-的電壓偏差最大只有0.01V，看來還算不錯：

果然接上放大電路後，美妙的音樂就歷歷而現，下圖是我的手工搭棚電路板及AKG K99合照，這種DIY的樂趣，讓人聽起音樂爽度提昇；接下來打算在DIY個PCM2706的USB DAC直入我的Grado RA1，想必可以讓爽度再升，期待中...
